Popis výrobku
Úzký liniový odtok Linearis Infinity pro instalaci v jedné rovině s podlahou je vhodný pro liniové odvodnění v domácích a průmyslových interiérech. Odtokový profil z nerezové oceli 1.4404 (V4A) lze prodloužit rovně nebo se třemi úhlovými prvky (30°, 45° a 90°). Těleso z PP je vybaveno izolátory hluku a vibrací (kolíky). Odtok má nacvakávací přírubu s hydroizolační podložkou z výroby v souladu s normami EN 1253-1 a DIN 18534-1-W3-I. Profil odtoku lze v zaklapávací přírubě podélně i příčně posunout, aby se vyrovnaly stavební tolerance. S mechanickým sifonem Megastop. Otevřený odtokový otvor pro prosakující vodu zabraňuje zaplavení těsnicí plochy v důsledku přetečení.
Konstrukce
- sifonový sifon: Megastop (mechanický)
- typ těsnění: tovární těsnicí rohož (fzmu) podle DIN 18534
Třída vodotěsnosti podle DIN 18534-1 : W0-I
Obecné vlastnosti:
- jmenovitá velikost (DN): 40

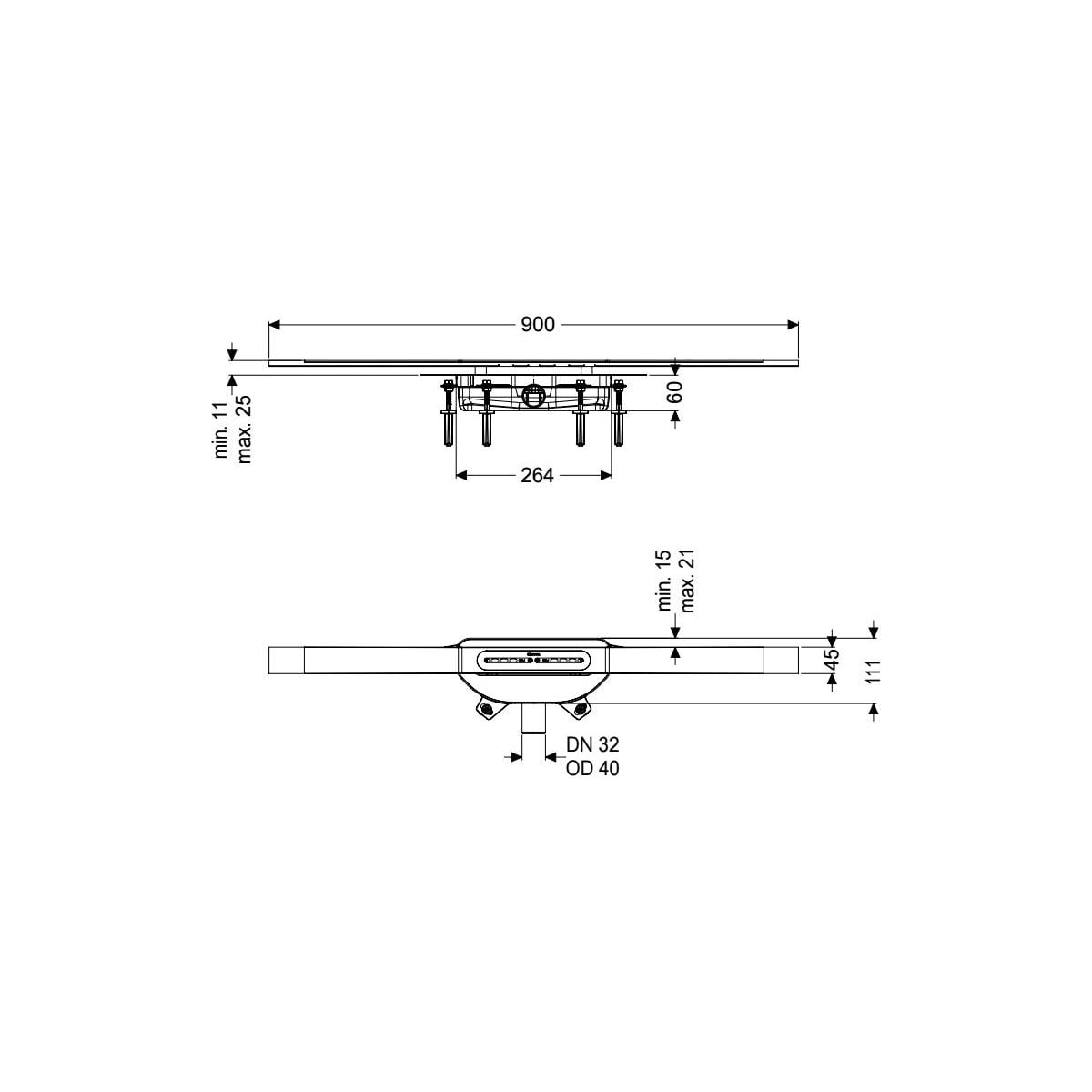

Rozměry: 40 mm (40 mm), 40 mm (40 mm), 40 mm (40 mm):
- délka: 264 mm
- šířka: 111 mm
- min. instalační výška: 264 mm: 60 mm
Nádrž:
- jmenovitá velikost odtoku (DN): 40
- jmenovitá velikost odtoku (DA): 40
Nádrž / základní těleso:
- materiál tělesa vpusti: PP
- varianta výtoku: boční
Vlastnosti víka: - výtoková trubice - výtoková trubice - výtoková trubice - výtoková trubice - výtoková trubice
- typ krytu: kryt z nerezové oceli
- materiál krytu: nerezová ocel V4A
- min. výška pláště: 11 mm
- max. tloušťka podlahy: 25 mm
- třída zatížení: K 3 (EN 1253-1)
- délka: 900 mm
- šířka: 45 mm
- povrch: měděný povrch kartáčovaný
- uzamykání: vložené
- tvar zásuvky: Čtvercový
- průtok (l/s) s přepadem 10 mm: 0,2 l/s
- průtok (l/s) s přepadem 20 mm: 0,4 l/s
Parametry výrobku
