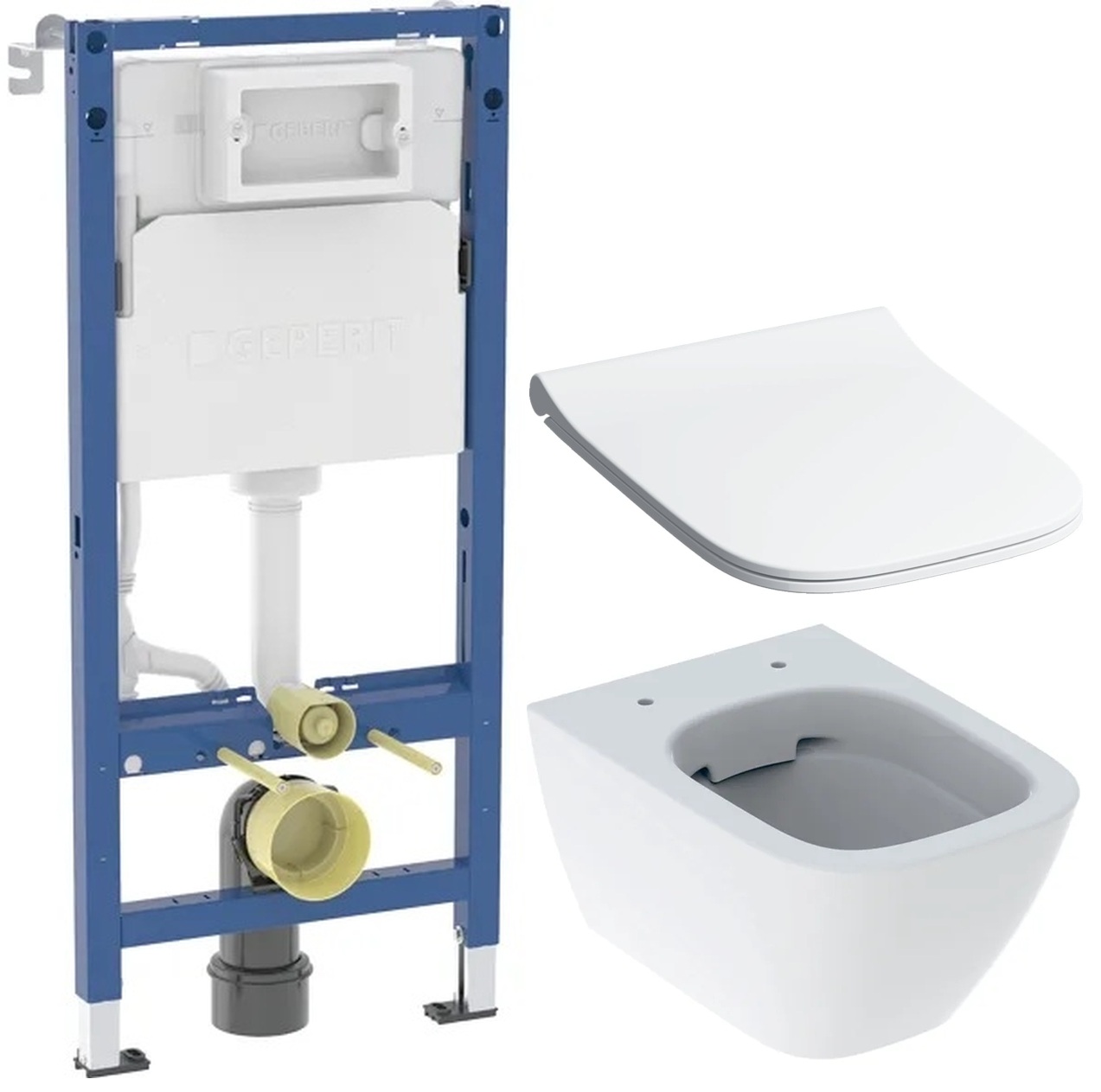

Sada záchodová mísa Geberit Smyle 500.379.01.1, podomítkový WC modul Geberit Duofix 111.170.00.2, 500.240.01.1

Základna pro závěsné WC Geberit Duofix Delta je dodávána s předem namontovanými nástěnnými konzolami, takže není nutné je dokupovat zvlášť. Tato samonosná konstrukce je určena pro lehké sádrokartonové konstrukce a zaručuje stabilní zavěšení závěsné mísy o hmotnosti až 400 kg. Konstrukce je vybavena spouštěcím splachovacím tlačítkem Delta s úplnou izolací proti kondenzaci, které spolupracuje výhradně s ovládacími tlačítky řady Geberit Delta. V originálním balení se kromě zmíněných distančních podpěr nacházejí také všechny potřebné přípojné trubky, odtokové koleno, závitové tyče M12 a sada upevňovacích prvků. Sada však neobsahuje splachovací tlačítko ani tlumicí podložku, které je třeba vybrat individuálně podle vlastních estetických a technických potřeb.

Použití

- pro kovové a dřevěné konstrukční stěny

- pro montáž do instalačních stěn o částečné výšce nebo výšce místnosti

- pro montáž do příček v plné výšce místnosti

- pro výšku podlahových vrstev 0–20 cm

- pro závěsné toaletní mísy o délce do 70 cm

Technické údaje

- tlak 10–1000 kPa

- max. teplota vody 25 °C

- tovární nastavení množství splachovací vody 6 l / 3 l

- rozsah nastavení velkého splachování 4 l / 4,5 l / 6 l / 7,5 l

- rozsah nastavení splachování malým množstvím vody 2–4 l

- průtok při 3 barech 0,16 l/s

- minimální průtokový tlak 10 kPa

- výpočetní průtok 0,09 l/s

- materiál: ocel

Charakteristika

- řada 2025

- statický samonosný rám, chráněný proti korozi práškovým lakem

- rám pro závěsná WC mísy s připojovacími rozměry podle normy EN 33 a vysunutím do 62 cm

- alternativní poloha upevnění distanční podpěry

- plastové nožičky

- hloubka nožiček vhodná pro montáž do profilů U UW 50

- pozinkované montážní nohy chráněné proti korozi

- připojovací koleno s možností montáže bez použití nářadí

- podomítková splachovací nádržka Geberit Delta 12 cm, s izolací proti kondenzaci

- ovládání zepředu, vhodné pro jedno- a dvoustupňové splachování a splachování s funkcí „stop“

- při továrním nastavení je možné okamžité opětovné spláchnutí

- přívod vody zezadu nebo nahoře uprostřed

- s ochrannou manžetou pro přívod k toaletám Geberit AquaClean a pro připojovací hadici

- upevnění elektrického připojení

Rozsah dodávky

- vodovodní přípojka R 1/2", typu MasterFix a MeplaFix, s integrovaným úhlovým ventilem a adaptérním kroužkem

- ochranný kryt revizního otvoru z polystyrenové pěny

- 2 distanční kolíky

- 2 distanční podpěry

- připojovací sada k WC, ø 90 mm

- 90° koleno z PE-HD, ø 90 mm

- přechodová spojka z PVC, ø 90 / 100 mm

- upevňovací a ochranné materiály
