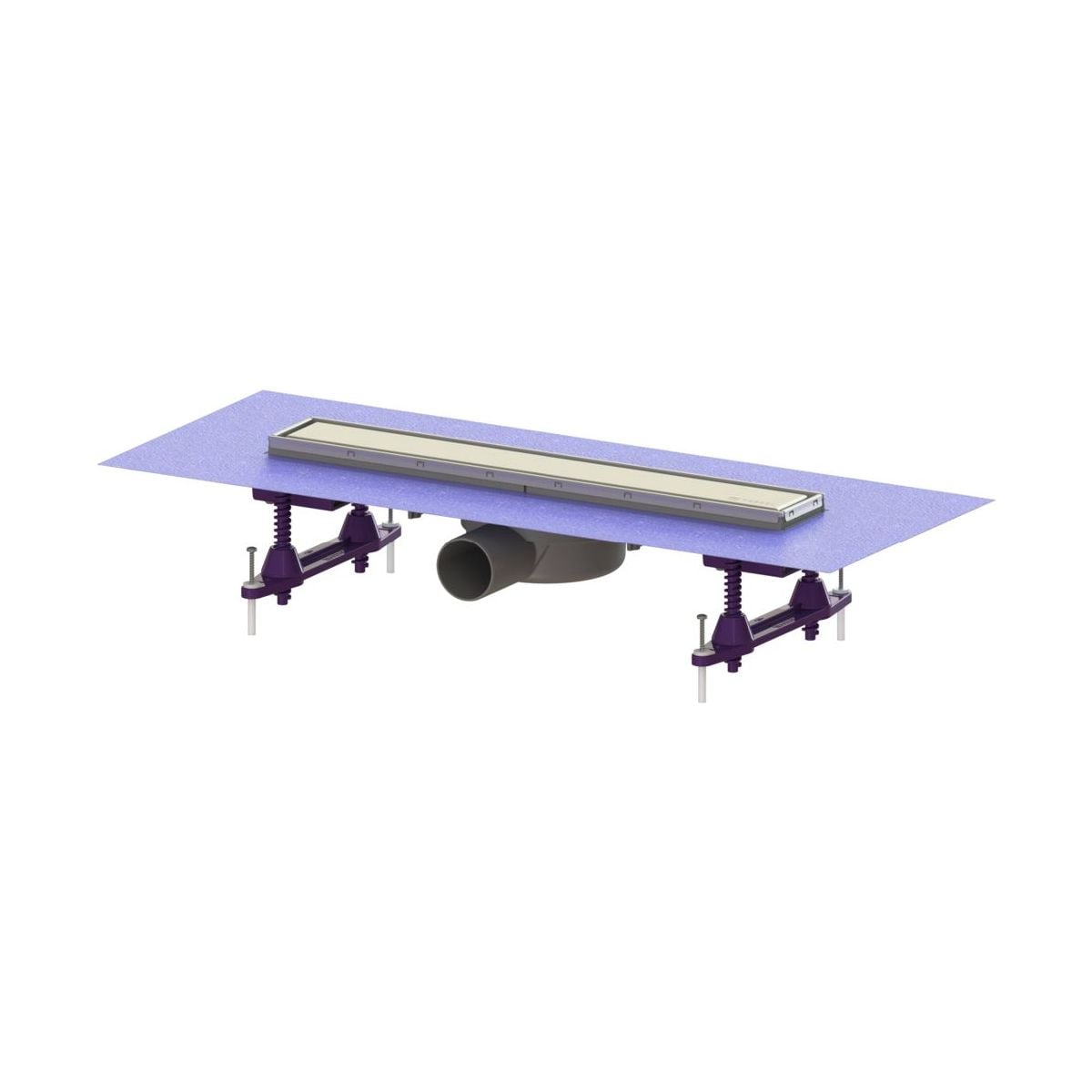

Lineární odtok Linearis Compact s přivařeným tělesem z ABS je určen pro lineární odvodnění v interiérech. Kryt lze otočit, aby bylo možné přilepit obkladové dlaždice. S předvrtanými otvory pro prosakující vodu a sifonem Multistop.

Provedení:

- sifon: Multistop

- typ těsnění: kombinované těsnění

- otvory pro prosakující vodu: připravené

- těsnění na nasazení: továrně namontovaná těsnicí rohož (fzmu) podle DIN 18534

- těsnění na těle: přípojná hrana

- třída vodotěsnosti podle DIN 18534-1: W0-I

- výška vodního uzávěru: 22 mm

Obecné vlastnosti:

- jmenovitá velikost (DN): 50

- vnější průměr (DA): 50 Rozměry:

- šířka: 191 mm

- výška: 80 mm

- null: 515 mm

Nádrž:

- hloubka zástavby: 80 mm

- nádrž/základní těleso: materiál tělesa vpusti: ABS

Vlastnosti víka:

- typ krytu: kryt z nerezové oceli

- design mřížky: volitelně pro lepení dlaždic

- materiál krytu: nerezová ocel V2A

- barva krytu: stříbrná, na výběr

- max. tloušťka podlahy: 15 mm

- zatížitelnost: K 3 (EN 1253-1)

- zámek: zasunutý

Mřížka:

- délka rámu: 450 mm

- šířka rámu: 66 mm

- materiál rámu: nerezová ocel V2A

- materiál základny: ABS

- průtok (l/s) při výškovém rozdílu 10 mm: 0,6 l/s

- průtok (l/s) při výškovém rozdílu 20 mm: 0,7 l/s

- průtok (l/s) bez přetoku: 0,5 l/s
