• barva grafit (C12)
• ocelový radiátor
• módní trojúhelníkové sběrače a vodorovné profily
• obzvláště snadná instalace
• šířka (L) 540 mm
• výška (H) 1072 mm
• hloubka (G) 70-80 mm
• spodní připojení v kolektorech
• rozteč připojení (h) 465 mm
• výkon při 55/45/20 °C: 276 W
• výkon pro parametry 75/65/20 °C: 520 W
• výkon pro parametry 90/70/20°C: 652 W
• navrhovaný výkon ohřívače 600 W
• třívrstvý povlak

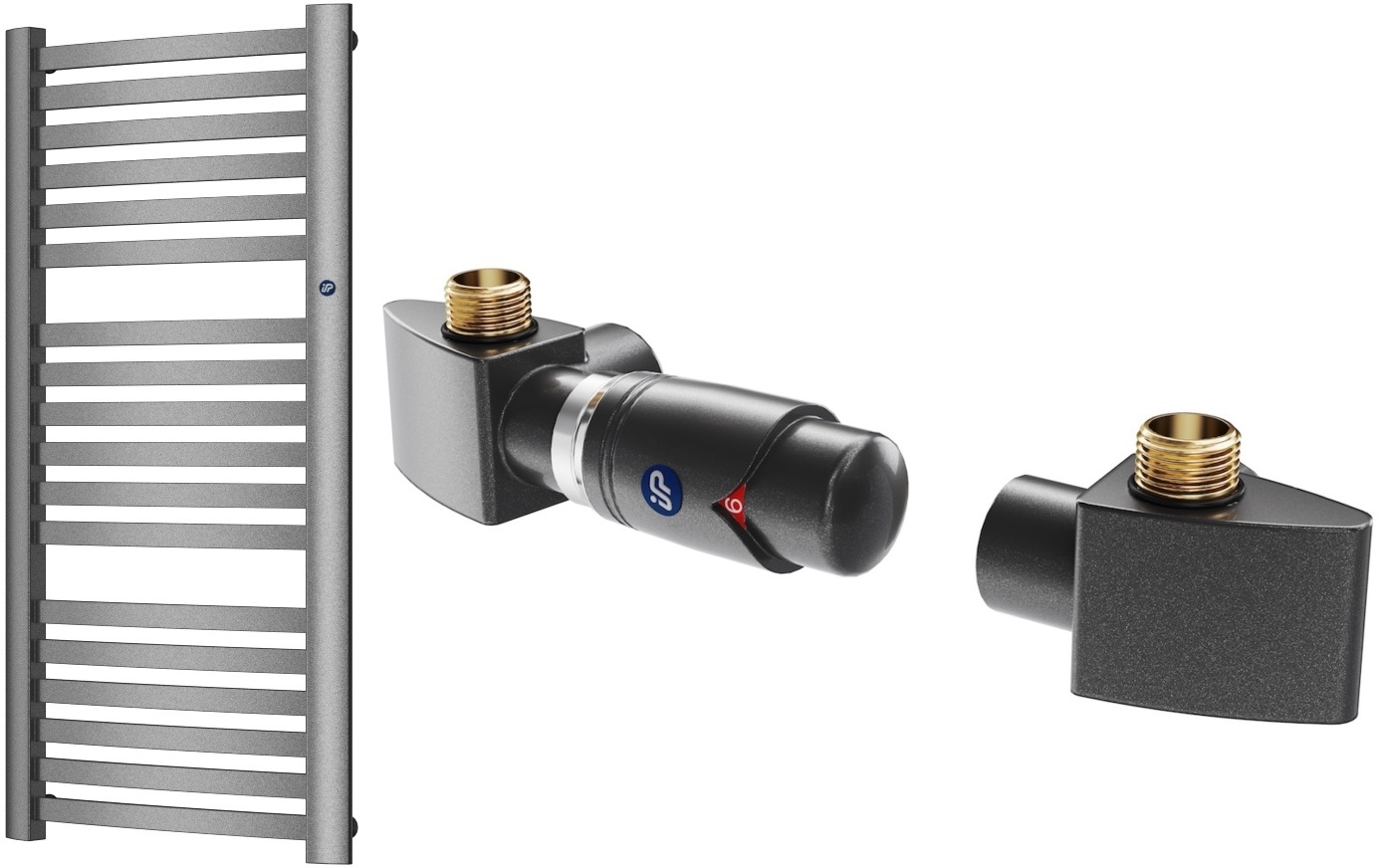

Instal Projekt Z17 úhlová termostatická souprava, axiální s trojúhelníkovým tvarem
Speciální sada ventilů pro otopná tělesa RETTO od společnosti Instal Projekt, přizpůsobená pro instalaci do soustav se spodním přívodem. Pro přívod do pravého rozdělovače se instaluje levý ventil, pro přívod do levého rozdělovače se instaluje pravý ventil. Namontujte elektrický ohřívač ve vratném rozdělovači do instalace. Sada umožňuje přesnou regulaci teploty a spolehlivý provoz při vysokých teplotách a tlacích.

Vlastnosti výrobku: - Vnitřní rozvodná soustava je vybavena systémem, který je určen pro všechny typy potrubí:

• úhlový, axiální ventil trojúhelníkového tvaru

• termostatická regulace: rozsah 8-30 °C

• brilantní termostatická hlavice s kapalinovým čidlem, ručně nastavitelná

• šroubení hlavice: M30 x 1,5

• napájení systému na straně termostatické hlavice

• přívodní ventil: Kv 0,18-0,60 (Kvs 0,07-0,87)

• zpětný ventil: Kv 0,17-1,45 (Kvs 1,05)

• připojovací závit radiátoru: G1/2" vnější

• maximum operating temperature: 120 °C

• jmenovitý tlak: 120 °C 1 MPa

Součástí dodávky je:

• termostatický ventil s plným nastavením

• zpětný uzavírací ventil

• brilantní termostatická hlavice

• kompresní šroubení pro trubky PEX 16x2 (M22x1,5) - 2 ks.

• zátka G1/2" - 2 ks

Další informace:

• provedení: levé

• barva: šedá / grafitová (C12)
